32.768KHz振荡器比普通音叉晶振更为准确,Q0.032768-JTX210-12.5-20-T3-LF晶振
70年代石英表的热潮已经表明:说到精确的时间记录,没有什么比石英晶振更好的了!今天也不例外。特征频率为32.768kHz的频率控制产品几乎可用于所有集成时间测量的应用,例如笔记本电脑、手机或微波炉。

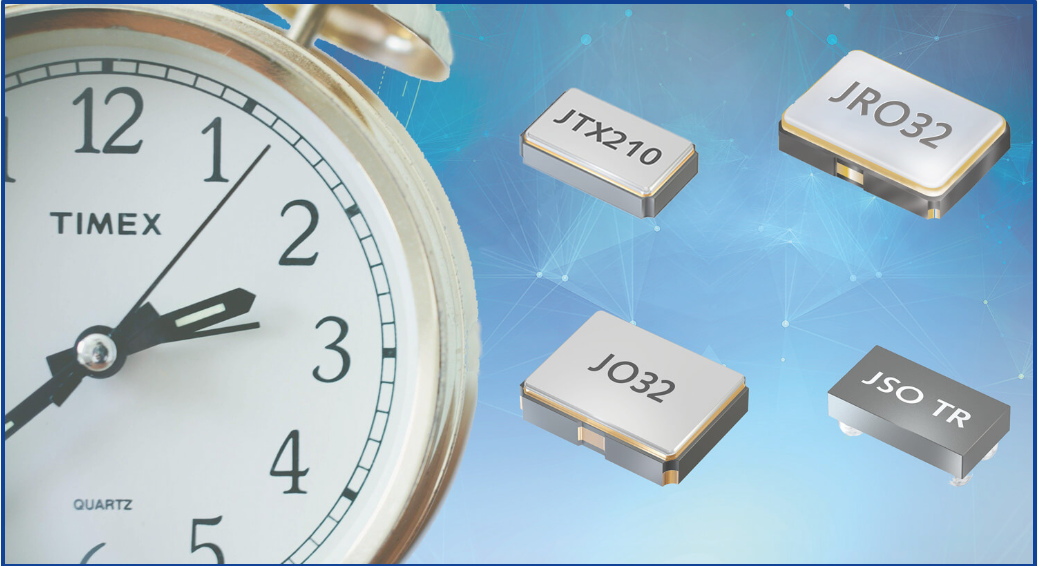

在其JTX系列中,Jauch提供各种尺寸的SMD音叉晶体,用于与微控制器或RTC组件连接。然而,设计电路需要精度,以确保组件的可靠性能。例如,必须特别注意确保负载电容器正确匹配。
32.768kHz振荡器的优势.如果你 不想为调谐设计正确的电路 叉形晶体,您可以依靠Jauch晶体 的32.768kHz振荡器,配备齐全具有CMOS兼容的输出信号。这种轨到轨输出可实现非常轻松连接到所有常见的微控制器和RTC设备。
通过音叉晶体实现低电流消耗.例如,JRO3232.768kHz振荡器非常易于使用。它内部使用音叉晶体,因此具有特别低的电流消耗。此外,它可以在1.5V至5.0V的可变工作电压下工作,这使其特别适合电池供电应用。由于使用了音叉晶体,其输出频率在很大程度上取决于工作温度。
AT-切割石英坯料确保较少的温度依赖性
然而,与音叉晶体相比,振荡器的易用性并不是该组件的唯一优势。上述输出频率和工作温度之间的相关性说明了Jauch振荡器JO22和JO3232.768kHz的使用。这些振荡器使用所谓的AT切割石英坯料而不是音叉晶体,因此它们的输出频率对工作温度的依赖性要小得多。
Jauch晶振的JSO15-TR提供了更好的频率稳定性。它是一款32.768kHzTCXO,在-5°C至+40°C的温度范围内提供高达+/-85ppm的无与伦比的频率稳定性。JSO15-TR采用微型CSP封装。
其 通过精确的温度补偿实现出色的频率稳定性, 在生产过程中在多个温度下进行。这 工厂“修整”也使这款32.768kHz振荡器非常对工作电压波动不敏感。在1.5V至3.63V,工作电压的变化对频率没有影响稳定性。极低的电流消耗仅为几μA,也是出色。
下图显示:JSO15-TR的频率稳定性远远优于普通的32.768K进口音叉晶体的典型稳定性。这使得JSO15-TR成为需要长时间稳定定时功能的应用的理想选择。此外,JSO15-TR的微型尺寸和特别低的功耗使其成为电池供电的便携式设备(如医疗测量仪器,传感器或可穿戴设备)的正确选择。与传统音叉晶体相比,32.768kHz振荡器具有一些主要优势:由于温度补偿和使用AT切割石英坯料,它们更易于使用,并且(取决于型号)比经典音叉晶体更精确。然而,音叉晶体仍然需要:在正确设计的电路中,它们还可以确保稳定的频率。
JAUCH原厂编码 | 生产商品牌 | 型号 | 频率 | 频率容差 | 频率稳定度 |
Q 0.032768-JTX310-12.5-20-T1-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T2-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-9-20-T1-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T3-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T1-HMR-50K-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T1-HMR-60K-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-7-20-T1-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-9-20-T2-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-7-20-T2-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-9-20-T3-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T2-HMR-70K-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-7-20-T3-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-6-20-T1-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-6-20-T2-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX210-12.5-20-T1-LF | Jauch晶振 | JTX210 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX210-9-20-T1-LF | Jauch晶振 | JTX210 | 32.768kHz | - | ±20ppm |
Q 0.032768-JTX310-6-20-T3-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±20ppm |
Q 19.2-JXS32-10-10/10-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±10ppm | ±10ppm |
Q 19.2-JXS32-12-10/10-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±10ppm | ±10ppm |
Q 19.2-JXS32-8-10/10-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±10ppm | ±10ppm |
Q 19.2-JXS32-9-10/10-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±10ppm | ±10ppm |
Q 20.0-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±10ppm | ±10ppm |
Q 20.0-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±10ppm | ±10ppm |
Q 20.0-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±10ppm | ±10ppm |
Q 20.0-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±10ppm | ±10ppm |
Q 24.0-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 24MHz | ±10ppm | ±10ppm |
Q 24.0-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 24MHz | ±10ppm | ±10ppm |
Q 24.0-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 24MHz | ±10ppm | ±10ppm |
Q 24.0-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 24MHz | ±10ppm | ±10ppm |
Q 26.0-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 26MHz | ±10ppm | ±10ppm |
Q 26.0-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 26MHz | ±10ppm | ±10ppm |
Q 26.0-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 26MHz | ±10ppm | ±10ppm |
Q 26.0-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 26MHz | ±10ppm | ±10ppm |
Q 27.12-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 27.12MHz | ±10ppm | ±10ppm |
Q 27.12-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 27.12MHz | ±10ppm | ±10ppm |
Q 27.12-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 27.12MHz | ±10ppm | ±10ppm |
Q 27.12-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 27.12MHz | ±10ppm | ±10ppm |
Q 16.0-JXS32-10-10/10-WA-LF | Jauch晶振 | JXS32-WA | 16MHz | ±10ppm | ±10ppm |
Q 16.0-JXS32-12-10/10-WA-LF | Jauch晶振 | JXS32-WA | 16MHz | ±10ppm | ±10ppm |
Q 16.0-JXS32-8-10/10-WA-LF | Jauch晶振 | JXS32-WA | 16MHz | ±10ppm | ±10ppm |
Q 16.0-JXS32-9-10/10-WA-LF | Jauch晶振 | JXS32-WA | 16MHz | ±10ppm | ±10ppm |
Q 38.4-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 38.4MHz | ±10ppm | ±10ppm |
Q 38.4-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 38.4MHz | ±10ppm | ±10ppm |
Q 38.4-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 38.4MHz | ±10ppm | ±10ppm |
Q 38.4-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 38.4MHz | ±10ppm | ±10ppm |
Q 32.0-JXS32-10-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 32MHz | ±10ppm | ±10ppm |
Q 32.0-JXS32-12-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 32MHz | ±10ppm | ±10ppm |
Q 32.0-JXS32-8-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 32MHz | ±10ppm | ±10ppm |
Q 32.0-JXS32-9-10/10-FU-WA-LF | Jauch晶振 | JXS32-WA | 32MHz | ±10ppm | ±10ppm |
Q 0.032768-JTX310-12.5-10-T1-HMR-LF | Jauch晶振 | JTX310 | 32.768kHz | - | ±10ppm |
Q 0.032768-JTX210-12.5-20-T2-LF | Jauch晶振 | JTX210 | 32.768kHz | - | ±20ppm |
Q 19.2-JXS32-10-10/15-T1-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±15ppm | ±10ppm |
Q 19.2-JXS32-12-10/15-T1-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±15ppm | ±10ppm |
Q 19.2-JXS32-8-10/15-T1-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±15ppm | ±10ppm |
Q 19.2-JXS32-9-10/15-T1-WA-LF | Jauch晶振 | JXS32-WA | 19.2MHz | ±15ppm | ±10ppm |
Q 20.0-JXS32-10-10/15-T1-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±15ppm | ±10ppm |
Q 20.0-JXS32-12-10/15-T1-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±15ppm | ±10ppm |
Q 20.0-JXS32-8-10/15-T1-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±15ppm | ±10ppm |
Q 20.0-JXS32-9-10/15-T1-FU-WA-LF | Jauch晶振 | JXS32-WA | 20MHz | ±15ppm | ±10ppm |
Q 24.0-JXS32-10-10/15-T1-FU-WA-LF | Jauch晶振 | JXS32-WA | 24MHz | ±15ppm |
±10ppm |
