晶体使用常见问题系列二之无信号输出情况的分析及解决方案
来源:http://www.taiheth.com 作者:泰河电子 2020年11月23
晶体使用常见问题系列二之无信号输出情况的分析及解决方案.
对于晶振这种频控电子元器件来说,非常容易就会出现故障,上一期文章中我们提出的三个问题只是其中的一个方面,除此之外,石英晶振无信号输出也是常见问题;那么这种现象是什么造成的呢?有没有什么好的解决办法呢?
第一步,遇到这样的情况请使用示波器或频率计数器测量晶体的两个端子输出的信号.如果没有信号输出,请按照步骤1-1至步骤1-4执行检查.如果晶体的外部端子(Xout)有信号输出,而晶体内部的端子(Xin)无信号输出,请按照步骤1-5至步骤1-6检查晶体.
第二步请卸载晶体,并测试其频率和负载电容,以使用专业的测试机查看它们是否振动并符合您的规格.您也可以将其发送给您的供应商,让他们为您测试.

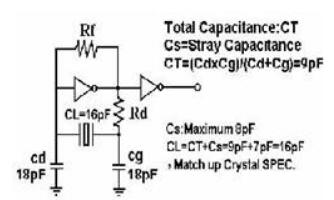

第三步,如果出现以下任何一种情况,晶体不振动,其负载电容不符合您的规格,或者电流频率与目标频率之间存在巨大差距,请将该晶体发送给您的供应商进行质量分析.如果频率和负载电容符合您的规格,就需要进行等效电路测试,电路图如下. 其中,Cd和Cg是外部负载电容,已内置在芯片组中.(请参阅芯片组的规格)Rf是200KΩ?1MΩ的反馈电阻.它通常内置在芯片组中.Rd是具有470Ω?1KΩ的极限电阻.该电阻对于普通电路不是必需的,而仅对于具有高电源的电路是必需的.稳定的振荡电路需要负电阻,并且其值至少应为贴片晶振电阻的五倍.可以写成|-R|>5Rr.例如,要获得稳定的振荡电路,当晶体电阻值为40Ω时,IC的负电阻值必须低于200Ω.
“负阻力”是评估振荡电路质量的准绳.在某些情况下,例如老化,热变化,电压变化等,如果”Q”的值过低,电路可能不会振荡.因此,按照以下说明测量负电阻(-R)非常重要:首先将电阻(R)与晶体串联连接,从起点到电阻调整R的值振荡的停止点.并在振荡期间测量R的值.这样就可以获得负电阻值||R||.=R+Rr,Rr=晶体电阻.但是需要特别注意的是连接电路的杂散电容可能会影响测量值.
如果晶体的参数正常,但在振荡电路中无法稳定工作,则我们必须找出IC的电阻值是否太低而无法驱动电路.如果是这样,我们可以通过三种方法来改善这种情况:一是降低外部电容(Cd和Cg)的值,并采用具有较低负载电容(CL)的其他晶体.二是采用低电阻(Rr)的晶体.三是使用Cd和Cg值不相等的设计.我们可以增加Cd(Xout)的负载电容,并减小Cg(Xin)的负载电容,以提高来自Xin的波形幅度输出,该信号将在其后端电路中使用.
当然,当从晶振Xout输出信号但没有从Xin输出信号时,则表示后电极后端电路的功耗非常大.我们可以在电路的输出与其后电极之间添加一个缓冲器,以驱动后端电路.
晶体使用常见问题系列二之无信号输出情况的分析及解决方案.
对于晶振这种频控电子元器件来说,非常容易就会出现故障,上一期文章中我们提出的三个问题只是其中的一个方面,除此之外,石英晶振无信号输出也是常见问题;那么这种现象是什么造成的呢?有没有什么好的解决办法呢?
第一步,遇到这样的情况请使用示波器或频率计数器测量晶体的两个端子输出的信号.如果没有信号输出,请按照步骤1-1至步骤1-4执行检查.如果晶体的外部端子(Xout)有信号输出,而晶体内部的端子(Xin)无信号输出,请按照步骤1-5至步骤1-6检查晶体.
第二步请卸载晶体,并测试其频率和负载电容,以使用专业的测试机查看它们是否振动并符合您的规格.您也可以将其发送给您的供应商,让他们为您测试.
第三步,如果出现以下任何一种情况,晶体不振动,其负载电容不符合您的规格,或者电流频率与目标频率之间存在巨大差距,请将该晶体发送给您的供应商进行质量分析.如果频率和负载电容符合您的规格,就需要进行等效电路测试,电路图如下. 其中,Cd和Cg是外部负载电容,已内置在芯片组中.(请参阅芯片组的规格)Rf是200KΩ?1MΩ的反馈电阻.它通常内置在芯片组中.Rd是具有470Ω?1KΩ的极限电阻.该电阻对于普通电路不是必需的,而仅对于具有高电源的电路是必需的.稳定的振荡电路需要负电阻,并且其值至少应为贴片晶振电阻的五倍.可以写成|-R|>5Rr.例如,要获得稳定的振荡电路,当晶体电阻值为40Ω时,IC的负电阻值必须低于200Ω.
“负阻力”是评估振荡电路质量的准绳.在某些情况下,例如老化,热变化,电压变化等,如果”Q”的值过低,电路可能不会振荡.因此,按照以下说明测量负电阻(-R)非常重要:首先将电阻(R)与晶体串联连接,从起点到电阻调整R的值振荡的停止点.并在振荡期间测量R的值.这样就可以获得负电阻值||R||.=R+Rr,Rr=晶体电阻.但是需要特别注意的是连接电路的杂散电容可能会影响测量值.
如果晶体的参数正常,但在振荡电路中无法稳定工作,则我们必须找出IC的电阻值是否太低而无法驱动电路.如果是这样,我们可以通过三种方法来改善这种情况:一是降低外部电容(Cd和Cg)的值,并采用具有较低负载电容(CL)的其他晶体.二是采用低电阻(Rr)的晶体.三是使用Cd和Cg值不相等的设计.我们可以增加Cd(Xout)的负载电容,并减小Cg(Xin)的负载电容,以提高来自Xin的波形幅度输出,该信号将在其后端电路中使用.
当然,当从晶振Xout输出信号但没有从Xin输出信号时,则表示后电极后端电路的功耗非常大.我们可以在电路的输出与其后电极之间添加一个缓冲器,以驱动后端电路.
