KDS温补晶振电路版设计图

来源:http://www.taiheth.com 作者:泰河电子技术部 2017年09月20
  由于石英晶体谐振器是无源元件,它受电源电压,环境温度,电路配置,电路常数,电路板布线图等的影响。 大致分为正常操作和异常操作两种。 因此,在设计振荡电路时,稳定可靠地振荡晶体振荡器是先决条件。 确认后,将对频率精度,频率可变量,调制度,振荡开始时间,振荡波形等以下项目进行调查。





设计晶体振荡电路时,可能会出现各种故障症状。
例如,
实际设备的频率精度非常严格,但不能在所需的频率范围内。
它是调节频率的电路,但频率不能调整。
约1/3或约3倍频率出现正常频率。
当电源被激活时,振荡器的振荡开始时间非常慢。
振荡器不振荡,或振荡开始的时间长。
如症状。
  因此,为了不引起这样的症状,它必须被检查,至少在上述振荡电路的基本项目。在这里,如果你不需要为了解决这个问题症状振荡器的规格变化,电路方面的措施,可以相对容易地实现。
  然而,即使改善是有问题的症状,也有很多情况下,振荡电路等特点,是不满意,所以你可能要产生另一个问题,需要在我们公司考虑的电路。此外,关于该案件不能得到解决,即使试图测量的情况下,这样做的研究,在我们公司,如果有一个请求,谢谢你喜欢,你可以联系我们的销售代表泰河电子

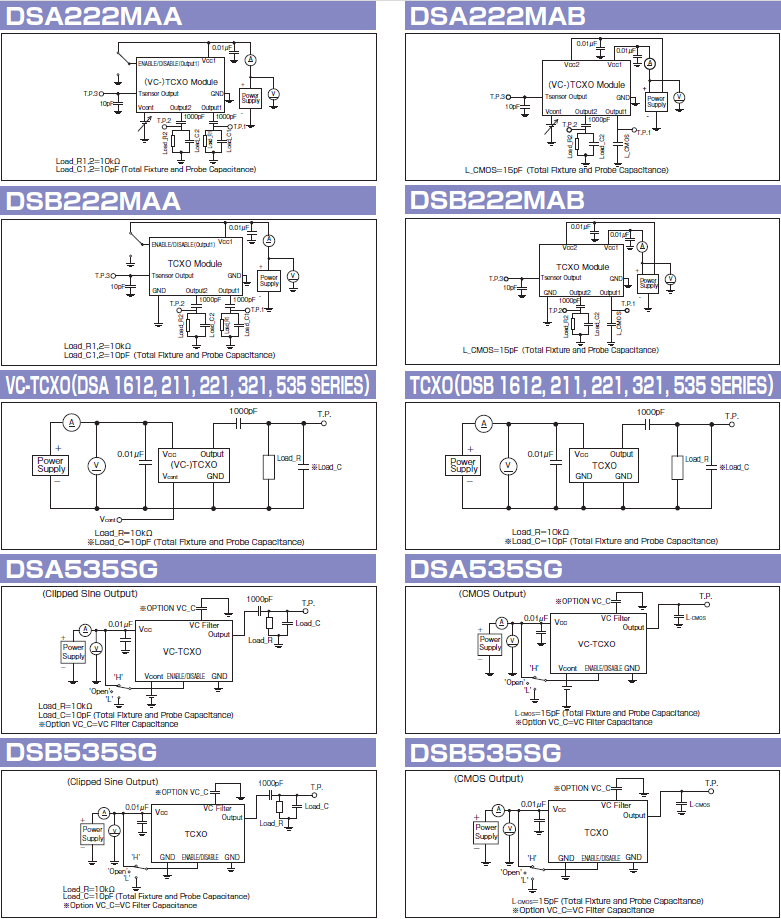

  • DSA222MAA晶振
    DSA222MAA
  •
  • DSA222MAB压控温补振荡器
    DSA222MAB
  •
  • DSB222MAA温补振荡器
    DSB222MAA
  •
  • DSB222MAB温补振荡器
    DSB222MAB
  •
  • VC-TCXO(DSA***SDN/SP,535SC/SD)
    VC-TCXO(DSA1612,211,221,321,535SERIES)
  •
  • TCXO(DSB***SDN/SP,535SC/SD)
    TCXO(DSB1612,211,221,321,535SERIES)
  •
  • DSA535SG晶振
    DSA535SG
  •
  • DSA535SG晶振
    DSA535SG
  •
  • DSB535SG晶振
    DSB535SG
  •
  • DSB535SG晶振
    DSB535SG
  •

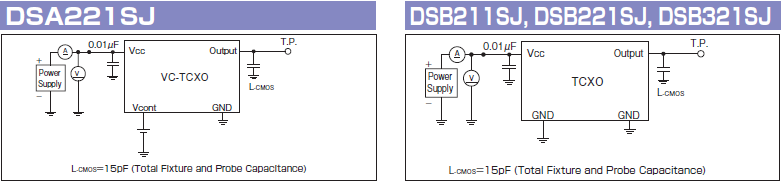

  • DSA221SJ晶振
    DSA221SJ
  •
  • DSB211,221,321SJ
    DSB221SJ
  •

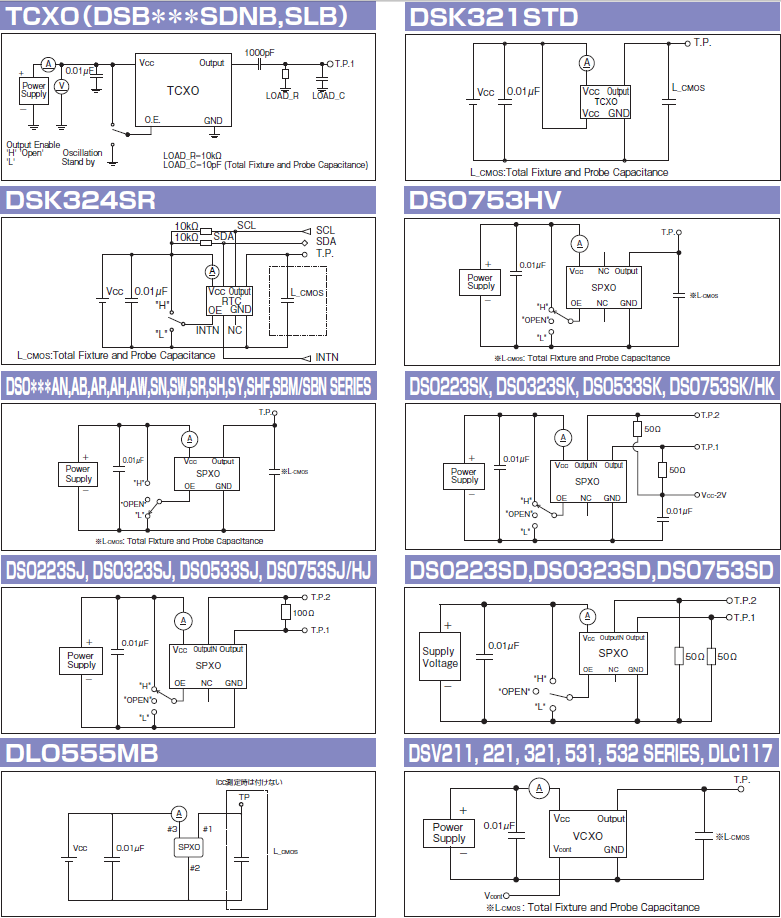

  • TCXO(DSB***SDNB,SLB)
    TCXO(DSB***SDNB,SLB)
  •
  • DSK321STD
    DSK321STA,DSK321STD
  •
  • DSK324SR
    DSK324SR
  •
  • DSO753HV
    DSO753HV
  •
  • DSO***AN,AB,AR,AH,AW,SN,SW,SR,SH,SY,SHF,SBM/SBN
    DSO***AN,AB,AR,AH,AW,SN,SW,SR,SH,SHF,SBM/SBN SERIES
  •
  • DSO223SK, DSO323SK, DSO533SK, DSO753SK/HK
    DSO223SK, DSO323SK, DSO533SK, DSO753SK/HK
  •
  • DSO223SJ, DSO323SJ, DSO533SJ, DSO753SJ/HJ
    DSO223SJ, DSO323SJ, DSO533SJ, DSO753SJ/HJ
  •
  • DSO223SD,DSO323SD,DSO753SD
    DSO223SD,DSO323SD,DSO753SD
  •
  • DLO555MB
    DLO555MB
  •
  • DSV211, 221, 321, 531, 532 SERIES, DLC117
    DSV211, 221, 321, 531, 532 SERIES, DLC117
  •

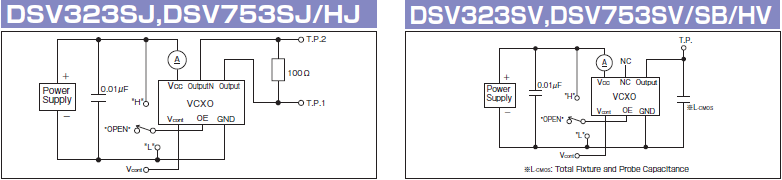

  • DSV323SJ,DSV753SJ/HJ
    DSV323SJ,DSV753SJ/HJ
  •
  • DSV323SV,DSV753SV/SB/HV
    DSV323SV,DSV753SV/SB/HV
  •

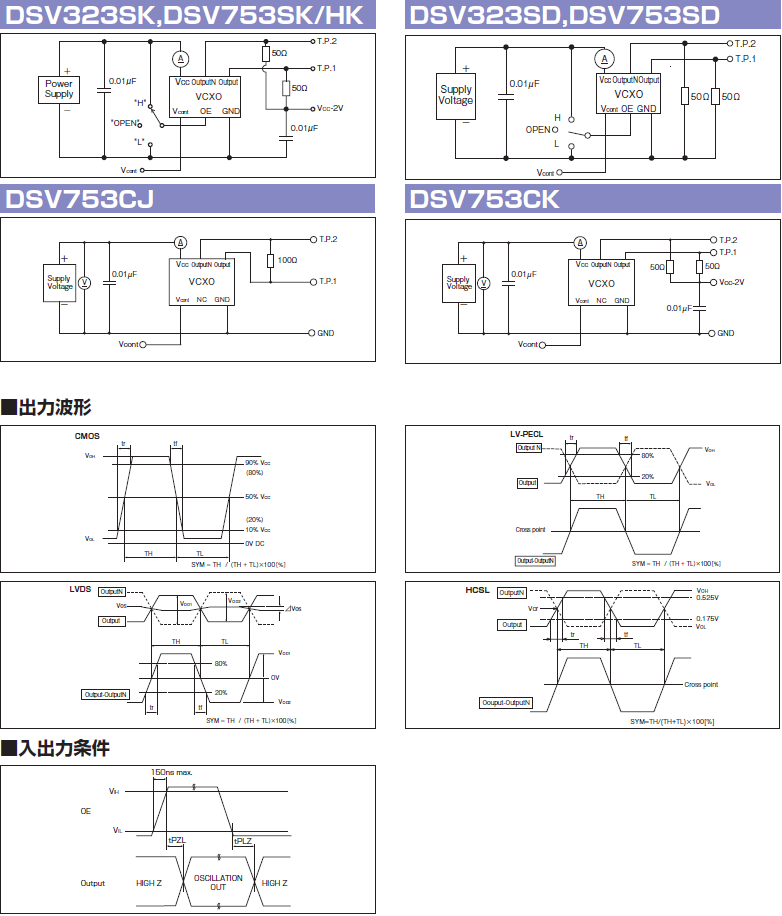

  • DSV323SK,DSV753SK/HK
    DSV323SK,DSV753SK/HK
  •
  • DSV323SD,DSV753SD
    DSA222MA,DSV753SD
  •
  • DSV753CJ
    DSV753CJ
  •
  • DSV753CK
    DSV753CK
