在晶振性能影响因素中负电阻尤其关键,应如何对其测量?
对石英晶振的性能来说,影响因素有很多,其中包括产品本身的固有属性等,比如制造材料;当然也受外界环境因素的影响,比如温度,机械振动等等;并且振荡电路的设计也会存在影响;负电阻的值是振荡电路设计时选取并且设计的,如果设计得当会提升晶振产品的性能,反之效果则相反;那么我们应该怎样测量它呢?
负电阻是电路通过电路去抵消水晶振动子的电阻RL从而达到振荡的能力.但仅此一点并不可以达到稳定的振荡.由于启动时水晶振荡子的电阻RL大于恒定的电阻值,因此单独的RL对于负电阻电阻值是不够的,为了防止启动时会有不良情况发生,因此,必须有足够的余量来防止启动失败并确保稳定的振荡启动.
一个稳定的振荡回路,振荡电路的负性阻抗NR必须大于晶振的负载电阻RL,有些厂商要求NR是负载电阻RL的3~5倍,有些厂商要求是5~10倍,一般认为NR大于负载电阻RL的5倍是比较保险的,也是通用的准则.例如,晶振的负载电阻RL阻抗为40Ω,则振荡电路的负性阻抗的绝对值必须在200Ω以上,才能形成稳定的振荡回路,无论是石英晶体还是有源晶振系列都是一样的道理. 当晶体单元作为振荡电路中的感性电抗被致动时,晶体单元与振荡电路之间的关系如图E所示.为改善振荡电路的启动条件,可以增加晶振的值.负电阻-R-振荡电路的参数.如果将负电阻裕度较小(负电阻较小)的电路与谐振电阻较大的晶体单元组合,则启动条件将变得更糟.振荡电路的设计目标应为负电阻值是谐振电阻的5至10倍.
还必须在振荡电路中将负载电容的中心值(确定振荡频率的绝对值)和可变范围(振荡频率的微调范围)保持在最佳值.

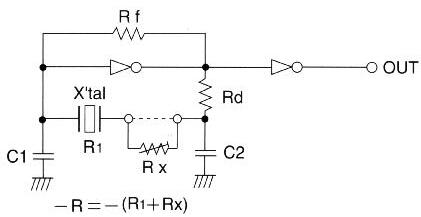

负电阻的测量步骤主要有以下几个方面;首先是如图E所示,在使用的主电路中打开晶振单元的任一端,并在晶振单元中串联一个可变电阻器.然后我们需要做的是更改电阻值以检查当时观察到的振荡极限和以欧姆为单位的电阻.在这种情况下,必须可靠地打开和关闭电源电路.最后将上述得到的电阻值与晶振电路的谐振电阻R1相加就能够得到负电阻的值了,不过值得注意的是,以上的测量步骤必须要在振荡频率的上限和下限进行.
对石英晶振的性能来说,影响因素有很多,其中包括产品本身的固有属性等,比如制造材料;当然也受外界环境因素的影响,比如温度,机械振动等等;并且振荡电路的设计也会存在影响;负电阻的值是振荡电路设计时选取并且设计的,如果设计得当会提升晶振产品的性能,反之效果则相反;那么我们应该怎样测量它呢?
负电阻是电路通过电路去抵消水晶振动子的电阻RL从而达到振荡的能力.但仅此一点并不可以达到稳定的振荡.由于启动时水晶振荡子的电阻RL大于恒定的电阻值,因此单独的RL对于负电阻电阻值是不够的,为了防止启动时会有不良情况发生,因此,必须有足够的余量来防止启动失败并确保稳定的振荡启动.
一个稳定的振荡回路,振荡电路的负性阻抗NR必须大于晶振的负载电阻RL,有些厂商要求NR是负载电阻RL的3~5倍,有些厂商要求是5~10倍,一般认为NR大于负载电阻RL的5倍是比较保险的,也是通用的准则.例如,晶振的负载电阻RL阻抗为40Ω,则振荡电路的负性阻抗的绝对值必须在200Ω以上,才能形成稳定的振荡回路,无论是石英晶体还是有源晶振系列都是一样的道理. 当晶体单元作为振荡电路中的感性电抗被致动时,晶体单元与振荡电路之间的关系如图E所示.为改善振荡电路的启动条件,可以增加晶振的值.负电阻-R-振荡电路的参数.如果将负电阻裕度较小(负电阻较小)的电路与谐振电阻较大的晶体单元组合,则启动条件将变得更糟.振荡电路的设计目标应为负电阻值是谐振电阻的5至10倍.
还必须在振荡电路中将负载电容的中心值(确定振荡频率的绝对值)和可变范围(振荡频率的微调范围)保持在最佳值.
负电阻的测量步骤主要有以下几个方面;首先是如图E所示,在使用的主电路中打开晶振单元的任一端,并在晶振单元中串联一个可变电阻器.然后我们需要做的是更改电阻值以检查当时观察到的振荡极限和以欧姆为单位的电阻.在这种情况下,必须可靠地打开和关闭电源电路.最后将上述得到的电阻值与晶振电路的谐振电阻R1相加就能够得到负电阻的值了,不过值得注意的是,以上的测量步骤必须要在振荡频率的上限和下限进行.
