直插石英谐振器的参数

      石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S．SMD、UM-1、  UM-5及柱状3*8，2*6，3*9晶体等。
　　HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、电子玩具中。 　
  　 HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。
　　HC-49U/S．SMD为准表面贴装型产品，适用于各类超薄型、小型电脑及电子设备中。
 　 柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。 　
  　  UM系列产品主要应用于移动通讯产品中，如BP机、移动手机等。

    直插石英谐振器的图片

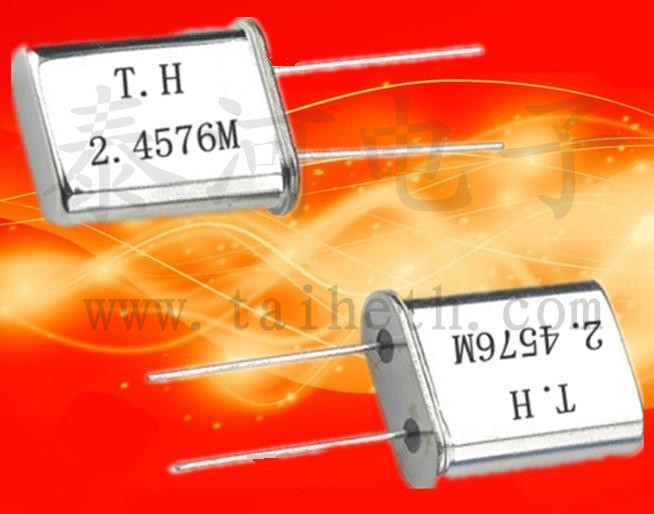

      HC-49U

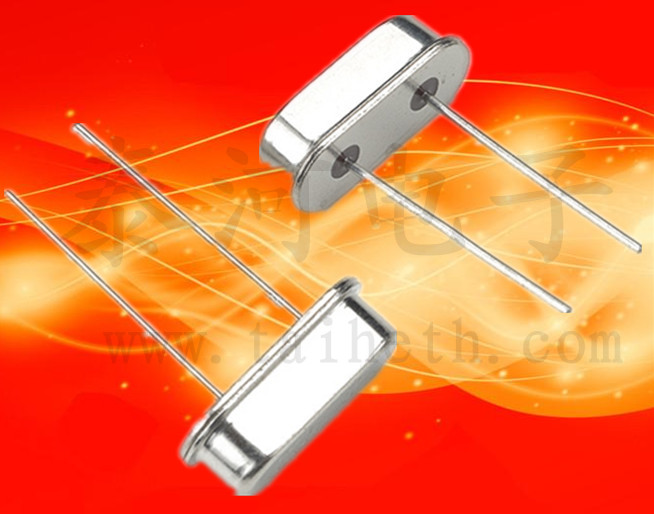

      HC-49U/S

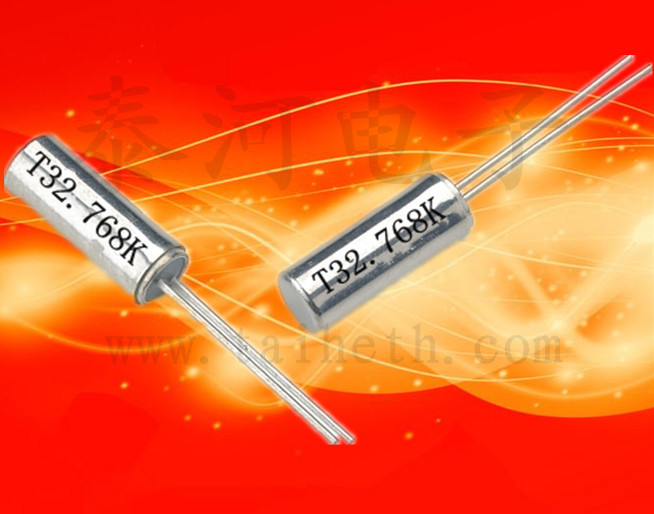

     3*8圆柱

        更多详细图片信息欢迎咨询业务部

       直插石英谐振器的特性

      直插型谐振器是指产生谐振频率的电子元件，按照外形可以将谐振器分为直插式和贴片式两种。其中直插型谐振器主要特性参数包括：标称频率即在规定的条件下指定的中心频率；调整频 差，即在规定条件下，基准温度时的工作频率相对标称频率的最大偏离值；温度频差，即在规定工作温度范围内，相对于基准温度时工作频率的允许偏离值；基准温度，对于恒温型石英晶体谐振器，一般为工作温度范围的中心点，对于非恒温型则为25摄氏度±2摄氏度；负载谐振电阻，指与外部电容相串联，在负载谐振频率时 的电阻值；激励电平，常用标准值有0.1mW，0.5mW、、1mW、2mW和4mW，而且激励电平可以调整的；负载电容，指与直插型谐振器共同决定负载谐振频率约有效外界电容。此外还包括老化率与温度范围等。  直插型谐振器主要就是起谐振作用，在固有频率接近至相等时，可以得到最大振幅。直插型谐振器主要用于频率控制和频率选择电路
