了解石英Crystal的工作原理是应用过程中必不可少的一步;了解相应的工作原理可以让我们规避一些没有必要的操作或是出现失误的操作;是的,石英晶振在贴片的过程中往往会出现这样那样的问题,其中焊接是主要问题,并且在测试和应用过程中也会出现这样那样的异常情况,这时只要你了解其工作原理,只要不是晶振损坏,那么会很轻松的解决这样的问题.

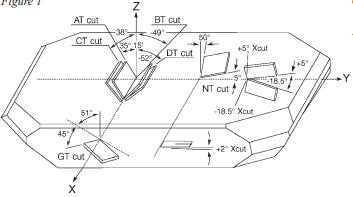

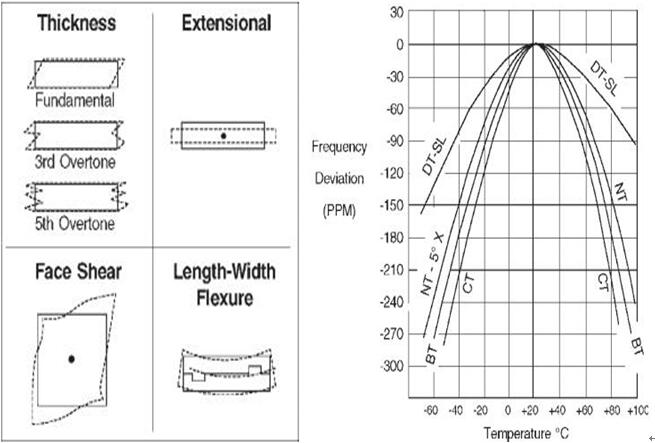

石英晶体单元通过将机械振动转换为特定频率的电流来充当振荡器电路的控制元件.这是通过”压电”效应实现的.压电是由压力产生的电.在压电材料中,沿轴施加机械压力将导致沿与第一轴成直角的轴产生电荷.在某些材料中,会发现正面压电效应,这意味着在轴的末端施加电场会导致沿与第一个轴成直角的轴发生机械偏转.石英在机械,电气和化学特性方面特别适合制造频率控制设备.多年来已经开发了在一定频率和温度范围内振荡的石英晶体单元.图1显示了石英石中特定元素的位置. 上面显示的元素以各种模式振动,其中最重要的是拉伸,弯曲和剪切.振动模式决定了给定元件的最大频率,稳定性与温度的关系以及电阻.图2显示了各种振动模式,而图3显示了各种频率稳定性与温度的比较.

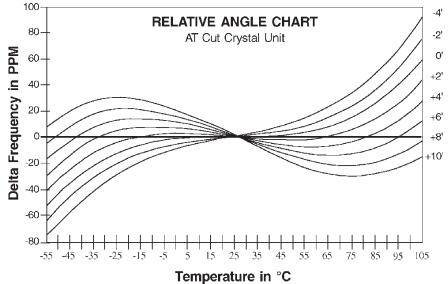

在各种元素中,”AT”切割已成为最流行的方法,因为它可以在相对较高的频率下使用,具有出色的频率对温度稳定性,并且可以以合理的价格广泛使用.图4显示了”AT”切割晶体单元的频率与温度的关系.
基本与泛音
在指定”AT”切割晶体单元时,主要要考虑这一点.随着谐振器板的厚度减小,这些单元的频率增加.在某些时候,通常在30MHz左右,平板变得太薄,无法进行有效的处理.由于”AT”将在基频的奇数整数倍处发生谐振,因此在订购更高频率的晶体时,有必要指定所需的泛音顺序.
驱动水平
驱动电平是晶体耗散的功率.驱动级别通常以微瓦或毫瓦为单位指定,典型值为100微瓦.
以上就是有关于石英晶体工作原理的所有内容了,本文只是就其进行了浅略的讲解,但也足以让诸位知晓其中奥妙了,只是如果想要了解更多,更深入的话,欢迎联系我们,一起来探讨,泰河电子随时恭候.
