干货干货!爱普生旗下SG-8018系列SPXO产品性能参数精讲
来源:http://www.taiheth.com 作者:泰河盛电子 2020年12月09
干货干货!爱普生旗下SG-8018系列SPXO产品性能参数精讲.
SG-8081系列是爱普生晶振旗下SPXO类产品,性能自然是杠杠的,很多使用有源晶振的用户都会选择这样的产品,尤其是对于做显示屏产品来说,这种晶振更是上上之选,一来是它支持多种可选尺寸,满足各类设备的PCB设计需求.虽然最近因为新冠疫情和市场需求的影响价格上涨,但是也还是有很多用户毅然决然的选择使用这种石英晶体振荡器.好啦,下面我们就来分析看看这一系列产品的性能参数究竟如何,到底优越在什么地方. 下面是一些基本的性能参数,同时这也是广大用户比较关心的地方;这一系列产品的输出频率范围为0.67M-170M之间,有低频和高频可选,工作温度更是可以达到-40-105℃的高温标准,频率稳定性稍微差些,为50ppm,工作电压1.62V-3.63V可选,经典值为1.8V,2.5V,3.3V,输出逻辑是采用LVCOMS的方式,封装尺寸从最大7050到最小的2520都可选,依据实际需求.

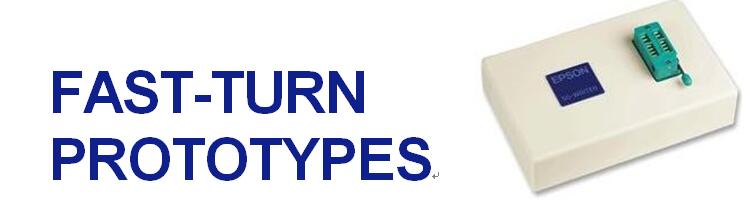

这种产品最大的特点还是可编程,也就是可以通过程序控制频率输出值;对此,爱普生官方是这样的诠释的:”为了支持快速的产品开发,可以从分销商处订购爱普生的可编程振荡器,以快速交货,或者您可以使用爱普生的SG-WriterII自己编程坯料.”
爱普生的SG-8018提供了扩展的温度范围和可编程的上升/下降时间.生产时,您可以批量订购可编程振荡器,或转换为与引脚兼容的Epson定频振荡器.
爱普生在1977年率先开发了可编程振荡器.通过快速提供定制频率,爱普生可编程振荡器彻底改变了频率控制领域,并实现了快速的产品开发.
爱普生最新的高性价比可编程振荡器SG-8018提供扩展的温度范围(至105°C),标准的SPXO稳定性(±50ppm,包括老化时间)以及可编程的输出上升和下降时间.这些第5代设备的功耗也低于上一代.
用户如果想要使用可编程石英晶体振荡器的话需要到爱普生官网上去下载相应的程序软件,其工作原理是使用带有分数nPLL的AT基本晶体,可以以1ppm的分辨率合成0.67至170MHz之间的任何频率.使用OTPROM(一次性编程)设置频率.
下表就是该系列的型号以及基本参数了:
好啦,以上就是本文的全部内容了,其实这也仅仅只是这一系列有源石英晶振所有性能的冰山一角罢了,不过以上说明的都是用户在使用过程中比较关系的一些地方;当然,如果想要进行更加深入的研究的话,欢迎联系我们,共同研讨进步.
干货干货!爱普生旗下SG-8018系列SPXO产品性能参数精讲.
SG-8081系列是爱普生晶振旗下SPXO类产品,性能自然是杠杠的,很多使用有源晶振的用户都会选择这样的产品,尤其是对于做显示屏产品来说,这种晶振更是上上之选,一来是它支持多种可选尺寸,满足各类设备的PCB设计需求.虽然最近因为新冠疫情和市场需求的影响价格上涨,但是也还是有很多用户毅然决然的选择使用这种石英晶体振荡器.好啦,下面我们就来分析看看这一系列产品的性能参数究竟如何,到底优越在什么地方. 下面是一些基本的性能参数,同时这也是广大用户比较关心的地方;这一系列产品的输出频率范围为0.67M-170M之间,有低频和高频可选,工作温度更是可以达到-40-105℃的高温标准,频率稳定性稍微差些,为50ppm,工作电压1.62V-3.63V可选,经典值为1.8V,2.5V,3.3V,输出逻辑是采用LVCOMS的方式,封装尺寸从最大7050到最小的2520都可选,依据实际需求.
这种产品最大的特点还是可编程,也就是可以通过程序控制频率输出值;对此,爱普生官方是这样的诠释的:”为了支持快速的产品开发,可以从分销商处订购爱普生的可编程振荡器,以快速交货,或者您可以使用爱普生的SG-WriterII自己编程坯料.”
爱普生的SG-8018提供了扩展的温度范围和可编程的上升/下降时间.生产时,您可以批量订购可编程振荡器,或转换为与引脚兼容的Epson定频振荡器.
爱普生在1977年率先开发了可编程振荡器.通过快速提供定制频率,爱普生可编程振荡器彻底改变了频率控制领域,并实现了快速的产品开发.
爱普生最新的高性价比可编程振荡器SG-8018提供扩展的温度范围(至105°C),标准的SPXO稳定性(±50ppm,包括老化时间)以及可编程的输出上升和下降时间.这些第5代设备的功耗也低于上一代.
用户如果想要使用可编程石英晶体振荡器的话需要到爱普生官网上去下载相应的程序软件,其工作原理是使用带有分数nPLL的AT基本晶体,可以以1ppm的分辨率合成0.67至170MHz之间的任何频率.使用OTPROM(一次性编程)设置频率.
下表就是该系列的型号以及基本参数了:
Size(mmxmm) | Programmable(P-SPXO) | FixedFrequency(SPXO) |
2.5x2.0 | SG-8018CG | SG-210 |
3.2x2.5 | SG-8018CE | SG-310 |
5.0x3.2 | SG-8018CB | SG5032C |
7.0x5.0 | SG-8018CA | SG7050C |
