石英晶振始祖的由来
来源:http://taiheth.com 作者:泰河电子市场部 2017年07月14
文章出自:http://www.taiheth.com 原创文章,如有抄袭,后果自负!
石英晶振是一个神奇的物种,从最初土里长出的石英,慢慢演变成压电系列电子元器件.这里先给大家普及一下压电现象是一个怎么样的原理.其实,说简单一点,水晶就是压电的结晶,在某方向上产生力量和电荷,这个就是压电的现象.还有个就是反压效果,在同一方向上的变形.如下图所示.X轴(电轴)垂直截除的水晶片金属电极上和按图所示电荷产生.反过来象图象一样地一点点的加入力和水晶片被厚度方向收缩。
石英晶振是一个神奇的物种,从最初土里长出的石英,慢慢演变成压电系列电子元器件.这里先给大家普及一下压电现象是一个怎么样的原理.其实,说简单一点,水晶就是压电的结晶,在某方向上产生力量和电荷,这个就是压电的现象.还有个就是反压效果,在同一方向上的变形.如下图所示.X轴(电轴)垂直截除的水晶片金属电极上和按图所示电荷产生.反过来象图象一样地一点点的加入力和水晶片被厚度方向收缩。
人造水晶厂在1977年日本人所建造.历经17年,终于在1994年通过独特的技术开发出人工水晶制造炉.称为铂炉.铂炉的开发成功的解决了石英晶振水晶的缺陷,并且提升石英晶体水晶的质量,及产量.此后,石英晶体水晶制作品便被广泛应用于各大电子产品.
在早期,1905年意大利的George Spezia也曾经培养过人造水晶,这个事件是人造水晶开始培养的开端.而后便开始在1953年的日本山梨大学研究,在高压中培育炉中改良先前的技术.苍天不负有心人,不久之后培育技术也提升了不少.石英晶振制造水晶初步温度培养技术稳定后便在1959年开始培养工业化的石英水晶,以至于现在称之为工业级晶振.

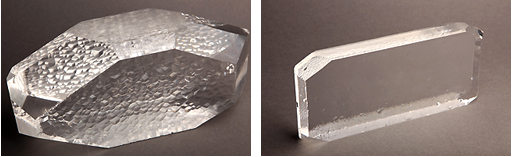

人造水晶,是根据水晶的碱性溶液的溶解度,利用温度培养.(高温是在水晶高温,高压的气氛中培育的,被称为水热合成法的方法培育.)培养炉灭菌锅被称为压力容器,其中钠2CO3和NaOH等碱性溶液填充之后升温超临界状态水晶培养.在尝试上部在低温下保持低温和在高温、高压下熔化的原料从溶液的对流下向上部移动,在种结晶上析出培育人造水晶.适用于用途,培育条件,种结晶的方位及尺寸,根据形状、尺寸和特性的不同的人工水晶.在充分的管理下培育的人造水晶,形状和尺寸控制均匀的质量.
一般的性質 | |
---|---|
硬度 | モース硬度7 |
比重 | 2.65×103kg/m3 |
屈折率 |
(波長589.3nmに対して) 1.5443 (常光線) 1.5534 (異常光線) |
結晶系 | 三方晶系 |
化学組成 | Sio2 |
誘電率 | 4.5 |
転移温度 | 573℃ |
溶解性 | フッ素化合物に溶解 |
在早期,1905年意大利的George Spezia也曾经培养过人造水晶,这个事件是人造水晶开始培养的开端.而后便开始在1953年的日本山梨大学研究,在高压中培育炉中改良先前的技术.苍天不负有心人,不久之后培育技术也提升了不少.石英晶振制造水晶初步温度培养技术稳定后便在1959年开始培养工业化的石英水晶,以至于现在称之为工业级晶振.
人造水晶,是根据水晶的碱性溶液的溶解度,利用温度培养.(高温是在水晶高温,高压的气氛中培育的,被称为水热合成法的方法培育.)培养炉灭菌锅被称为压力容器,其中钠2CO3和NaOH等碱性溶液填充之后升温超临界状态水晶培养.在尝试上部在低温下保持低温和在高温、高压下熔化的原料从溶液的对流下向上部移动,在种结晶上析出培育人造水晶.适用于用途,培育条件,种结晶的方位及尺寸,根据形状、尺寸和特性的不同的人工水晶.在充分的管理下培育的人造水晶,形状和尺寸控制均匀的质量.
种结晶的方位,是考虑到水晶振动子制造的经济效果决定.Z切割和r切割的种结晶被培养的人造水晶,周波数高带宽使用厚失误的振动和填报,中间周波数频带的轮廓振动的振动子制造.X轴旋转的种结晶被利用了低频率频带的伸缩振动和弯曲振动的水晶振动子.同时,培育结晶的种子结晶的表面被异物构成的海龙被称为薄层形成的结晶的质量造成了巨大的影响.
石英晶振之人工水晶的总结评价:人工水晶的缺陷困及杂质量生长速度快,添加物,原料等受到影响.特别是成长速度对红外吸收系数(α:与Q值和相关)影响到了与人工水晶特性的人工水晶的重要特性.成长速度快和阿尔法增加(Q值下降),在速度的特性产生波动初期的人造水晶质量指标.水晶振动子的Q值,5次试唱バトーン5 MHz振动子水晶片保持和振动子制造上的各种条件的波动的影响难以,那个Q值人造水晶本身的内部损失更准确地反映使用了.但是.这个方法是需要直径的大的水晶片.是从Z域无法制造的振动子.根据振动子制造的Q值的测量.为必要的时间和劳力.现在根据红外吸收系数α测量的方法被采用的方法被采用.
石英晶振之人工水晶的总结评价:人工水晶的缺陷困及杂质量生长速度快,添加物,原料等受到影响.特别是成长速度对红外吸收系数(α:与Q值和相关)影响到了与人工水晶特性的人工水晶的重要特性.成长速度快和阿尔法增加(Q值下降),在速度的特性产生波动初期的人造水晶质量指标.水晶振动子的Q值,5次试唱バトーン5 MHz振动子水晶片保持和振动子制造上的各种条件的波动的影响难以,那个Q值人造水晶本身的内部损失更准确地反映使用了.但是.这个方法是需要直径的大的水晶片.是从Z域无法制造的振动子.根据振动子制造的Q值的测量.为必要的时间和劳力.现在根据红外吸收系数α测量的方法被采用的方法被采用.
这个方法有在微小领域的测量可能可以根据成长的变化也简单地测量的优点估计值的C以上的人工水晶,是与优质的天然水晶同等的频率温度特性,这种结晶适合于高频率频带的高质量振荡子等.在培养工程的条件被管理的同乐途内的α的偏差是非常少的从特定的制造乐途提取的样品的时候在乐途内选择最大的水晶.其原因是,α的成长速度成正比,所以Z尺寸最大的结晶是在同一乐途表示α的最大值(最低的Q值).
