什么是低抖动差分晶振
来源:http://www.taiheth.com 作者:泰河电子晶振 2018年12月13
随着生活水平的提高,对电子数码以及科技产品越来越依赖,使得电子元器件产品也越来越高级化.就拿晶振来说吧,再普通不过的就属晶体了.晶体上去是有源晶振也称为石英晶体振荡器.然后细分成普通有源晶振,温补振荡器,压控振荡器,恒温晶体振荡器,差分晶振等系列.
我们经常能看到的是差分晶振有的特点有低损耗,低电压,低耗能,低抖动,低电平等各种低,其实好多人都不知道这些都是什么,都有哪些作用.那什么是差分晶振的低抖动呢?
NIST定义的抖动是;数字信号从其理想位置及时的重要瞬间的短期相位变化.我们将抖动视为波形上升或下降边缘位置的变化(意思是"它应该在哪里"导致不同类型的抖动.设计者可能必须考虑).术语抖动保留用于信号相位高于10Hz的变化-低于10Hz的术语漫游适用.当石英晶体振荡器的信号经过倍增和滤波后,抖动也会成倍增加并进行滤波,系统的时序预算很快就会消失.在这里,我们可以看到抖动有多严重,因此设计人员必须充分了解时序抖动及其对系统设计的影响.
是什么导致抖动的产生?
抖动可能是振荡器本身内部噪声的结果,导致信号相位或幅度的调制,或系统中的其他干扰,如电源噪声(如我们之前所述),热噪声,振动,串扰或干扰来自其他组件和许多其他因素.
然而随机抖动是一种始终存在的现象,无法始终预测.设备经历的随机抖动是多个次要因素的组合,包括热噪声,迹线宽度变化,散粒噪声,闪烁等.随机抖动是宽带随机高斯过程,有时被称为固有噪声,因为它总是当下.随机抖动具有正常的概率分布函数(PDF),该函数是无界的,并且不能保持明确定义的峰峰值.相反,它通常由其标准偏差来描述.随机抖动也独立于其他抖动源,因为它的存在不会放大其他抖动源的影响.
确定性抖动(有时称为有界抖动)通常被定义为如果系统的所有组件都已知,那么您可以准确地预测每个过渡边缘将观察到多少抖动.由于确定性抖动由所有其他非随机形式的抖动组成,因此它不遵循一般分布函数.存在有限数量的非随机抖动源,因此我们可以推断它具有有界的PDF.这允许我们通过其峰-峰值(可量化的值)来表征确定性抖动.
我们经常能看到的是差分晶振有的特点有低损耗,低电压,低耗能,低抖动,低电平等各种低,其实好多人都不知道这些都是什么,都有哪些作用.那什么是差分晶振的低抖动呢?
NIST定义的抖动是;数字信号从其理想位置及时的重要瞬间的短期相位变化.我们将抖动视为波形上升或下降边缘位置的变化(意思是"它应该在哪里"导致不同类型的抖动.设计者可能必须考虑).术语抖动保留用于信号相位高于10Hz的变化-低于10Hz的术语漫游适用.当石英晶体振荡器的信号经过倍增和滤波后,抖动也会成倍增加并进行滤波,系统的时序预算很快就会消失.在这里,我们可以看到抖动有多严重,因此设计人员必须充分了解时序抖动及其对系统设计的影响.
是什么导致抖动的产生?
抖动可能是振荡器本身内部噪声的结果,导致信号相位或幅度的调制,或系统中的其他干扰,如电源噪声(如我们之前所述),热噪声,振动,串扰或干扰来自其他组件和许多其他因素.
然而随机抖动是一种始终存在的现象,无法始终预测.设备经历的随机抖动是多个次要因素的组合,包括热噪声,迹线宽度变化,散粒噪声,闪烁等.随机抖动是宽带随机高斯过程,有时被称为固有噪声,因为它总是当下.随机抖动具有正常的概率分布函数(PDF),该函数是无界的,并且不能保持明确定义的峰峰值.相反,它通常由其标准偏差来描述.随机抖动也独立于其他抖动源,因为它的存在不会放大其他抖动源的影响.
确定性抖动(有时称为有界抖动)通常被定义为如果系统的所有组件都已知,那么您可以准确地预测每个过渡边缘将观察到多少抖动.由于确定性抖动由所有其他非随机形式的抖动组成,因此它不遵循一般分布函数.存在有限数量的非随机抖动源,因此我们可以推断它具有有界的PDF.这允许我们通过其峰-峰值(可量化的值)来表征确定性抖动.

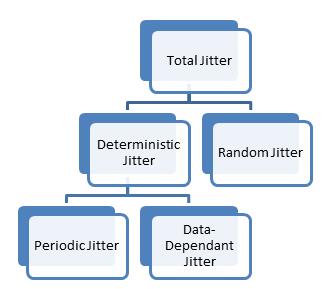

确定性抖动可以进一步细分为两个子类别:周期性抖动和数据相关抖动.周期性抖动包括固定频率或周期的任何抖动.它很容易准确测量,并在频谱中显示为明显的峰值.周期性抖动的一些很好的例子是电源噪声和来自相邻数据线的串扰.与数据相关的抖动包含所有抖动,其幅度受信号占空比或时钟边沿变化的影响.例如,在数据流中,交替比特(01010101)的0和1之间的转换与跟随长串相同比特(00011001)的转换相比将是不同的.由于这种行为在时钟和振荡器中不存在,这种形式的确定性抖动被认为是非因素.
有许多方法可以对抖动进行分类,虽然了解您正在观察的抖动类型很重要,但同样重要的是能够测量不同类型的抖动(如果不是更重要),以便能够做出努力过滤/移除它们并降低系统的总误码率(BER).
