石英晶体振荡器采购需知
来源:http://www.taiheth.com 作者:泰河电子晶振 2018年12月17

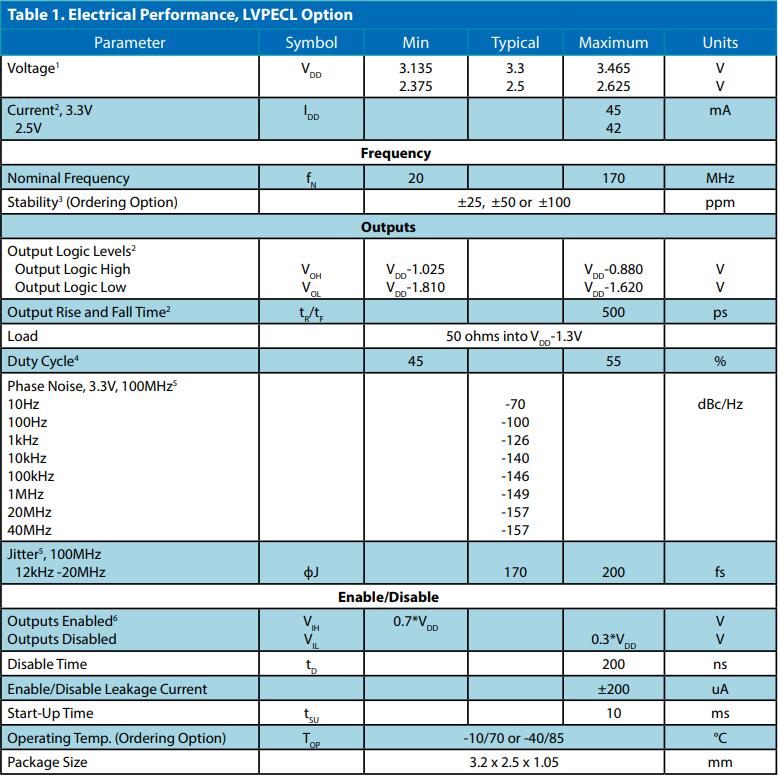

相信很多新入手晶振这个行业的采购以及选型工程师来说是一个很大的难题...因为不懂,又不想去花太多的时间去完全了解,采购嘛,只需要按型号或者是对照到参数即可.那什么才是晶振的参数呢?之前有讲过《晶振入门需知:石英晶振内部基本参数》,对无源石英晶体的参数做了一个详解,无论是对新入行的采购或者是刚接手晶振的工程师来讲对照了解可是相当的有帮助.3分钟快速了解各种石英晶振.现在用1分钟来了解下有源晶振都有哪些参数,采购有源晶振需要注意些什么?
1.老化:石英晶体振荡器输出频率的系统平均变化仅作为时间的函数。老龄化不包括环境变化的影响。
2..偏差:数量与其名义价值的差异。出于目的,频率与标称频率或指定频率不同的量。
3.启用/禁用:启用/禁用引脚类似于开/关开关。启用/禁用时为低电平或逻辑0会导致设备不振荡。使能/禁止引脚上的“高电平”或逻辑1允许单元正常工作(使能),产生指定的输出。
4.下降时间:信号从逻辑'1'变为逻辑'0'所需的时间。
5.频率范围:振荡器可以制造的频率范围,对规格的影响最小。
6.线性度:偏离控制电压与输出频率的直线关系。
7.振荡器:在其输出端产生特定频率的交流电的电路或设备。
8.相位噪声:一个相位调制边带的功率密度与总信号之比。目录中的所有相位噪声数据归一化为一赫兹等效带宽。
9.负载(扇出):振荡器驱动其他设备的容量。 TTL器件以可驱动的门数指定;即10个TTL门。 CMOS输出以pF指定;即15 pF或50 pF负载。
10.PPM:“百万分率”的缩写,一种用于指定允许值的计算方法晶体或振荡器的频率偏差。也可以被视为“ppm”。
11.可移动性:VCXO的频移是控制电压的函数。
12.上升时间:信号从逻辑'0'变为逻辑'1'所需的时间。
13.稳定性:由温度变化引起的振荡器频率的变化,以所需的振荡器频率为参考。
14.启动:从瞬时电压施加到振荡器的时间,直到振荡器输出稳定。
15.对称性:信号处于逻辑高电平的每个周期的百分比。该参数在指定的电压阈值或输出波形幅度的百分比下测量。
16.三态:三态选项类似于启用/禁用。当pin1上有一个“逻辑1”(例如5 Vdc)时,该单元正常工作“启用”,产生指定的输出(例如TTL)。当引脚被禁止时,“逻辑0”(ex 0 Vdc)进入高阻抗或三态模式。三态模式允许客户从电路中移除振荡器而无需将其物理移除。用于调整,测试或解决他们的电路板问题。
17.预热:振荡器频率在几小时后稳定在给定的频率容差范围内所需的时间。
当你看完这17项参数之后,恭喜你,又对晶振的了解更进一步了.有源晶振也被了解了个透彻.当你采购晶振的时候直接向石英晶振供应商说明这些参数就好了,当然到关重要的频率以及尺寸封装一定还得加上去,却一不可的.看似没什么关系,但关联却大的很.
1.老化:石英晶体振荡器输出频率的系统平均变化仅作为时间的函数。老龄化不包括环境变化的影响。
2..偏差:数量与其名义价值的差异。出于目的,频率与标称频率或指定频率不同的量。
3.启用/禁用:启用/禁用引脚类似于开/关开关。启用/禁用时为低电平或逻辑0会导致设备不振荡。使能/禁止引脚上的“高电平”或逻辑1允许单元正常工作(使能),产生指定的输出。
4.下降时间:信号从逻辑'1'变为逻辑'0'所需的时间。
5.频率范围:振荡器可以制造的频率范围,对规格的影响最小。
6.线性度:偏离控制电压与输出频率的直线关系。
7.振荡器:在其输出端产生特定频率的交流电的电路或设备。
8.相位噪声:一个相位调制边带的功率密度与总信号之比。目录中的所有相位噪声数据归一化为一赫兹等效带宽。
9.负载(扇出):振荡器驱动其他设备的容量。 TTL器件以可驱动的门数指定;即10个TTL门。 CMOS输出以pF指定;即15 pF或50 pF负载。
10.PPM:“百万分率”的缩写,一种用于指定允许值的计算方法晶体或振荡器的频率偏差。也可以被视为“ppm”。
11.可移动性:VCXO的频移是控制电压的函数。
12.上升时间:信号从逻辑'0'变为逻辑'1'所需的时间。
13.稳定性:由温度变化引起的振荡器频率的变化,以所需的振荡器频率为参考。
14.启动:从瞬时电压施加到振荡器的时间,直到振荡器输出稳定。
15.对称性:信号处于逻辑高电平的每个周期的百分比。该参数在指定的电压阈值或输出波形幅度的百分比下测量。
16.三态:三态选项类似于启用/禁用。当pin1上有一个“逻辑1”(例如5 Vdc)时,该单元正常工作“启用”,产生指定的输出(例如TTL)。当引脚被禁止时,“逻辑0”(ex 0 Vdc)进入高阻抗或三态模式。三态模式允许客户从电路中移除振荡器而无需将其物理移除。用于调整,测试或解决他们的电路板问题。
17.预热:振荡器频率在几小时后稳定在给定的频率容差范围内所需的时间。
当你看完这17项参数之后,恭喜你,又对晶振的了解更进一步了.有源晶振也被了解了个透彻.当你采购晶振的时候直接向石英晶振供应商说明这些参数就好了,当然到关重要的频率以及尺寸封装一定还得加上去,却一不可的.看似没什么关系,但关联却大的很.
