如何选择遥遥领先的SI51X XOS VCXOS系列晶振
来源:http://www.taiheth.com 作者:泰河盛电子 2023年09月19

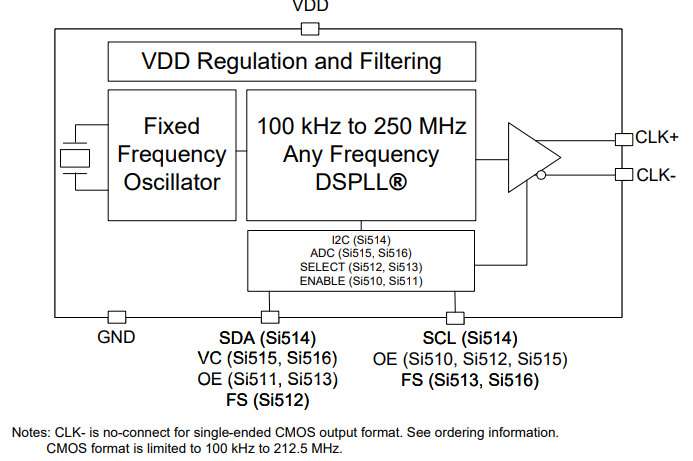

本应用说明提供了将输出时钟信号连接到Si51x系列XO和VCXO ic的终止建议,不适用于任何其他Skyworks解决方案设备。Si51x系列的任意频率XOs, VCXOs大大简化了当今许多常见信号类型之间的接口任务。输出兼容单端CMOS或差分信号(LVPECL、LVDS、HCSL),支持3.3 V、2.5 V、1.8 V多个电压等级。器件框图如图所示。Si510和Si511为单频xo,输出使能。Si512和Si513是带输出使能的双频xo。Si514是一种使用I2C控制的频率可编程器件。Si515和Si516是VCXOs,具有输出使能(Si515)或双频(Si516)

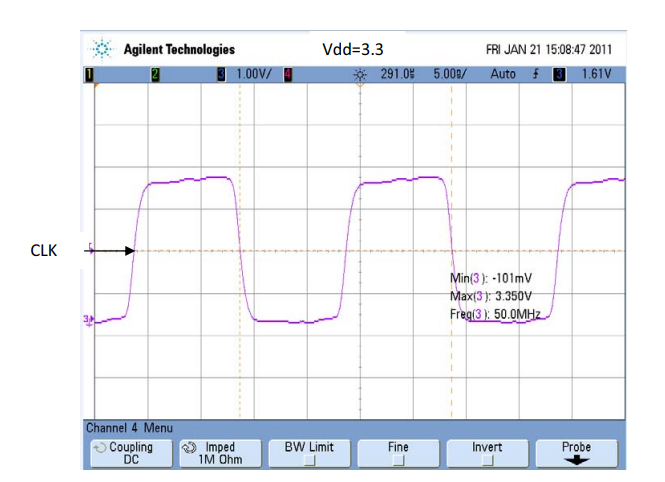

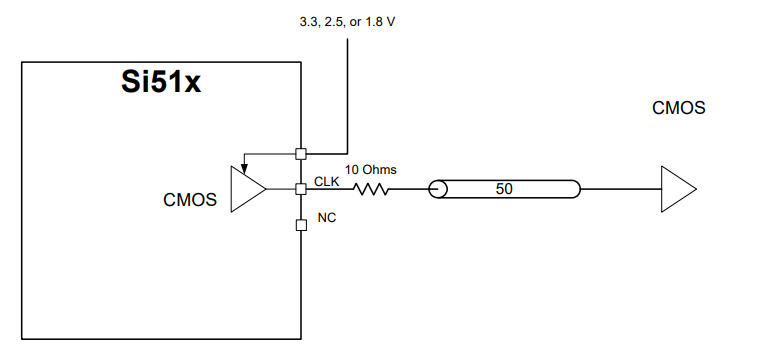

可以订购Si51x器件,以提供差分或单端(CMOS)输出。当配置为差分CMOS时,驱动器产生两个信号,可以配置为同相或互补。输出格式由订货部件类型决定,可以是以下信号类型之一:CMOS、LVPECL、LVDS和HCSL。CMOS输出驱动器的输出阻抗约为40。因此,外部Rs串联电阻为10,为具有50走线的电路板提供最佳端接,如图所示。如果电路板走线阻抗大于50,则Rs的值应为10加上电路板走线阻抗与50的差值。图中分别显示了单、双同相和双互补CMOS输出的示波器波形。

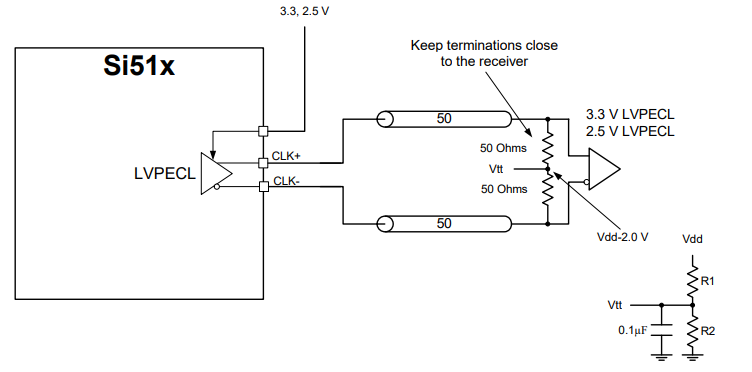

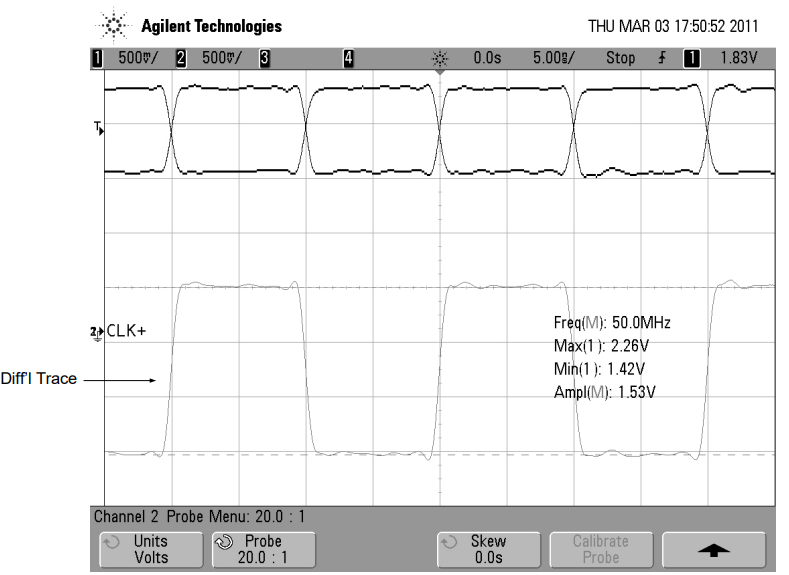

LVPECL驱动程序可以订购为3.3或2.5 V标准LVPECL模式。输出驱动器可以是交流耦合或直流耦合到接收器。标准的LVPECL驱动程序支持两种常用的直流耦合配置。LVPECL驱动器被设计为以50至VDD-2 V终止,如图所示。VTT可以用一个简单的分压器供电,如图所示。图中显示了终止LVPECL的另一种方法,该方法与图中的终止等效。它提供50个终止到VDD-2.0 V的负载。对于3.3 V LVPECL,使用R1 = 127、R2 = 82.5;对于2.5 V LVPECL,使用R1 = 250 220v 220v, R2 = 62.5 220v。这种类型的终端的唯一缺点是,Thevenin电路消耗额外的功率从VDD电源。图显示了3.3 V LVPECL输出直流耦合50 V到VDD-2.0 V的示波器波形,使用Thevenin等效端接。
LVPECL驱动程序可以订购为3.3或2.5 V标准LVPECL模式。输出驱动器可以是交流耦合或直流耦合到接收器。标准的LVPECL驱动程序支持两种常用的直流耦合配置。LVPECL驱动器被设计为以50至VDD-2 V终止,如图所示。VTT可以用一个简单的分压器供电,如图所示。图中显示了终止LVPECL的另一种方法,该方法与图中的终止等效。它提供50个终止到VDD-2.0 V的负载。对于3.3 V LVPECL,使用R1 = 127、R2 = 82.5;对于2.5 V LVPECL,使用R1 = 250 220v 220v, R2 = 62.5 220v。这种类型的终端的唯一缺点是,Thevenin电路消耗额外的功率从VDD电源。图显示了3.3 V LVPECL输出直流耦合50 V到VDD-2.0 V的示波器波形,使用Thevenin等效端接。
Skywork原厂编码 | 生产商 | 型号 | 类型 | 频率 | 输出 | 电源电压 | 频率稳定度 |
510KBA25M0000BAGR | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 1.8V | ±25ppm |
510ABA148M500BAGR | Skyworks晶振 | Si510 | XO | 148.5 MHz | LVPECL | 3.3V | ±25ppm |
510BBA156M250BAGR | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVDS | 3.3V | ±25ppm |
510BBA125M000AAGR | Skyworks晶振 | Si510 | XO | 125 MHz | LVDS | 3.3V | ±25ppm |
510BBA156M250AAGR | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVDS | 3.3V | ±25ppm |
510MCA50M0000AAGR | Skyworks晶振 | Si510 | XO | 50 MHz | CMOS | 3.3V | ±20ppm |
510KBA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 1.8V | ±25ppm |
510BBA125M000BAG | Skyworks晶振 | Si510 | XO | 125 MHz | LVDS | 3.3V | ±25ppm |
510BBA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | LVDS | 3.3V | ±25ppm |
510FBA125M000BAG | Skyworks晶振 | Si510 | XO | 125 MHz | LVDS | 2.5V | ±25ppm |
510KCA125M000BAG | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 1.8V | ±20ppm |
510BBA200M000BAG | Skyworks晶振 | Si510 | XO | 200 MHz | LVDS | 3.3V | ±25ppm |
510CBA25M0000BAGR | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 3.3V | ±25ppm |
510CBA100M000BAGR | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 3.3V | ±25ppm |
510CBA125M000BAGR | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 3.3V | ±25ppm |
510CBA100M000AAGR | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 3.3V | ±25ppm |
510GBA25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 2.5V | ±25ppm |
510KBA125M000BAGR | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 1.8V | ±25ppm |
510KBA28M6363BAG | Skyworks晶振 | Si510 | XO | 28.6363 MHz | CMOS | 1.8V | ±25ppm |
510KCA25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 1.8V | ±20ppm |
510KCB25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 1.8V | ±20ppm |
510CCA25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 3.3V | ±20ppm |
510CCA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 3.3V | ±20ppm |
510CBA50M0000AAG | Skyworks晶振 | Si510 | XO | 50 MHz | CMOS | 3.3V | ±25ppm |
510BBA156M250AAG | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVDS | 3.3V | ±25ppm |
510ABA156M250AAG | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVPECL | 3.3V | ±25ppm |
510CCA25M0000AAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 3.3V | ±20ppm |
510DBA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | HCSL | 3.3V | ±25ppm |
510BBA200M000AAG | Skyworks晶振 | Si510 | XO | 200 MHz | LVDS | 3.3V | ±25ppm |
510ABA212M500AAG | Skyworks晶振 | Si510 | XO | 212.5 MHz | LVPECL | 3.3V | ±25ppm |
510FBA200M000AAG | Skyworks晶振 | Si510 | XO | 200 MHz | LVDS | 2.5V | ±25ppm |
510BAA133M333BAG | Skyworks晶振 | Si510 | XO | 133.333 MHz | LVDS | 3.3V | ±50ppm |
510DCA100M000AAG | Skyworks晶振 | Si510 | XO | 100 MHz | HCSL | 3.3V | ±20ppm |
510CBA125M000AAGR | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 3.3V | ±25ppm |
510GBA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 2.5V | ±25ppm |
510CBA25M0000AAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 3.3V | ±25ppm |
510KCA25M0000BAGR | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 1.8V | ±20ppm |
510FBA200M000AAGR | Skyworks晶振 | Si510 | XO | 200 MHz | LVDS | 2.5V | ±25ppm |
510KBA25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 1.8V | ±25ppm |
510BBA106M250BAG | Skyworks晶振 | Si510 | XO | 106.25 MHz | LVDS | 3.3V | ±25ppm |
510FBA74M2500BAG | Skyworks晶振 | Si510 | XO | 74.25 MHz | LVDS | 2.5V | ±25ppm |
510BBA74M2500BAG | Skyworks晶振 | Si510 | XO | 74.25 MHz | LVDS | 3.3V | ±25ppm |
510KCA100M000BAG | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 1.8V | ±20ppm |
510FBA156M250AAG | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVDS | 2.5V | ±25ppm |
510ABA155M520AAG | Skyworks晶振 | Si510 | XO | 155.52 MHz | LVPECL | 3.3V | ±25ppm |
510FBA74M2500AAG | Skyworks晶振 | Si510 | XO | 74.25 MHz | LVDS | 2.5V | ±25ppm |
510ABA200M000BAG | Skyworks晶振 | Si510 | XO | 200 MHz | LVPECL | 3.3V | ±25ppm |
510BBA150M000BAG | Skyworks晶振 | Si510 | XO | 150 MHz | LVDS | 3.3V | ±25ppm |
510BBA156M250BAG | Skyworks晶振 | Si510 | XO | 156.25 MHz | LVDS | 3.3V | ±25ppm |
510EBA125M000AAG | Skyworks晶振 | Si510 | XO | 125 MHz | LVPECL | 2.5V | ±25ppm |
510GBA50M0000BAGR | Skyworks晶振 | Si510 | XO | 50 MHz | CMOS | 2.5V | ±25ppm |
510CBA100M000AAG | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 3.3V | ±25ppm |
510ABA106M250BAG | Skyworks晶振 | Si510 | XO | 106.25 MHz | LVPECL | 3.3V | ±25ppm |
510KAA24M0000AAG | Skyworks晶振 | Si510 | XO | 24 MHz | CMOS | 1.8V | ±50ppm |
510BBA000110AAG | Skyworks晶振 | Si510 | XO | 148.35165 MHz | LVDS | 3.3V | ±25ppm |
510ABA125M000AAG | Skyworks晶振 | Si510 | XO | 125 MHz | LVPECL | 3.3V | ±25ppm |
510BCA148M500BAG | Skyworks晶振 | Si510 | XO | 148.5 MHz | LVDS | 3.3V | ±20ppm |
510CCA125M000AAG | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 3.3V | ±20ppm |
510ACA25M0000BAG | Skyworks晶振 | Si510 | XO | 25 MHz | LVPECL | 3.3V | ±20ppm |
510BBA156M000BAG | Skyworks晶振 | Si510 | XO | 156 MHz | LVDS | 3.3V | ±25ppm |
510ACA47M2500AAG | Skyworks晶振 | Si510 | XO | 47.25 MHz | LVPECL | 3.3V | ±20ppm |
510CBA156M250BAGR | Skyworks晶振 | Si510 | XO | 156.25 MHz | CMOS | 3.3V | ±25ppm |
510GBA25M0000BAGR | Skyworks晶振 | Si510 | XO | 25 MHz | CMOS | 2.5V | ±25ppm |
510CBA33M3333CAGR | Skyworks晶振 | Si510 | XO | 33.3333 MHz | CMOS | 3.3V | ±25ppm |
510KCA156M250AAGR | Skyworks晶振 | Si510 | XO | 156.25 MHz | CMOS | 1.8V | ±20ppm |
510JCA96M0000BAGR | Skyworks晶振 | Si510 | XO | 96 MHz | LVDS | 1.8V | ±20ppm |
510CBA50M0000BAGR | Skyworks晶振 | Si510 | XO | 50 MHz | CMOS | 3.3V | ±25ppm |
510BBA106M250BAGR | Skyworks晶振 | Si510 | XO | 106.25 MHz | LVDS | 3.3V | ±25ppm |
510KCA125M000BAGR | Skyworks晶振 | Si510 | XO | 125 MHz | CMOS | 1.8V | ±20ppm |
510KCA100M000BAGR | Skyworks晶振 | Si510 | XO | 100 MHz | CMOS | 1.8V | ±20ppm |
510CCB19M2000BAG | Skyworks晶振 | Si510 | XO | 19.2 MHz | CMOS | 3.3V | ±20ppm |
510KCAM200000BAG | Skyworks晶振 | Si510 | XO | 200 kHz | CMOS | 1.8V | ±20ppm |
510GBA80M0000AAG | Skyworks晶振 | Si510 | XO | 80 MHz | CMOS | 2.5V | ±25ppm |
510BBA100M000AAGR | Skyworks晶振 | Si510 | XO | 100 MHz | LVDS | 3.3V | ±25ppm |
510MBB50M0000BAG | Skyworks晶振 | Si510 | XO | 50 MHz | CMOS | 3.3V |
±25ppm |
